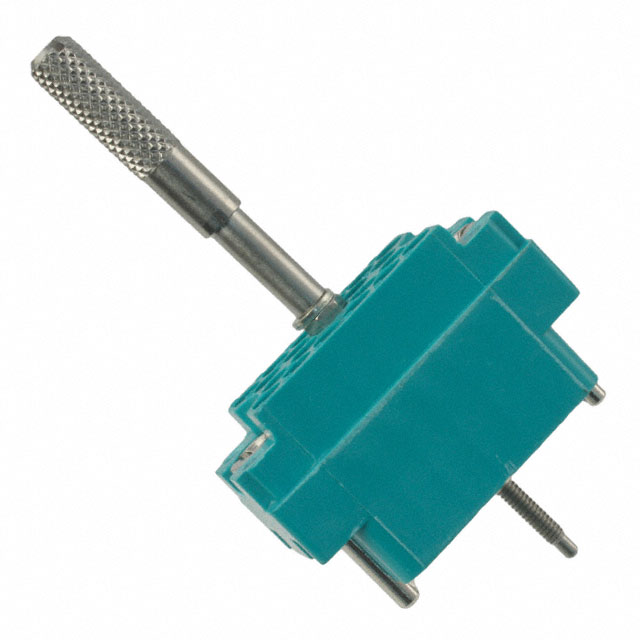

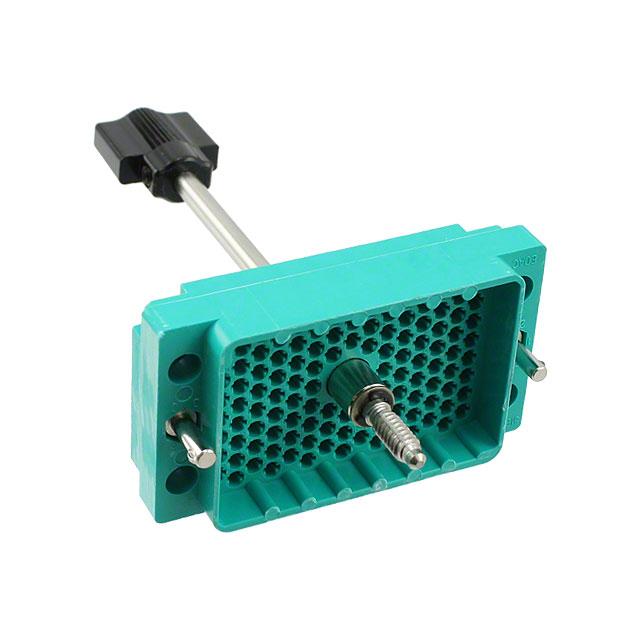

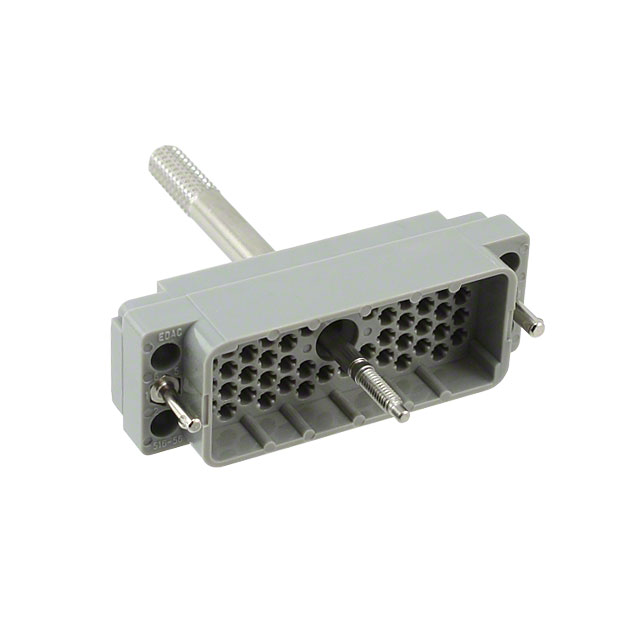

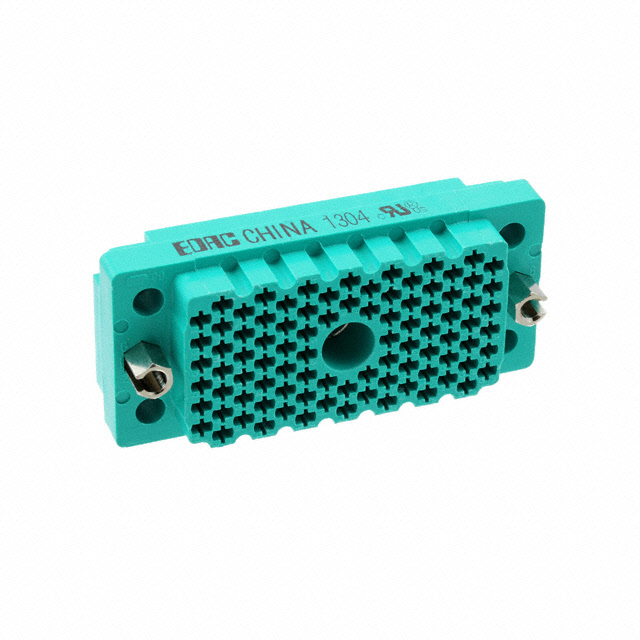

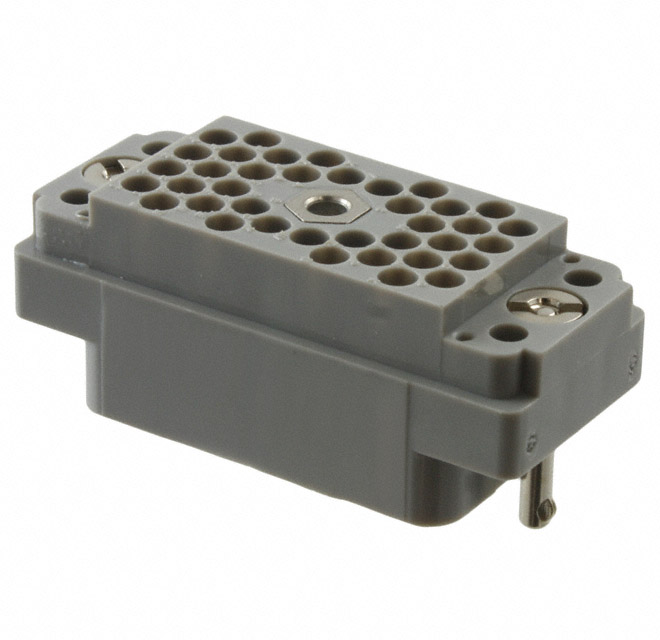

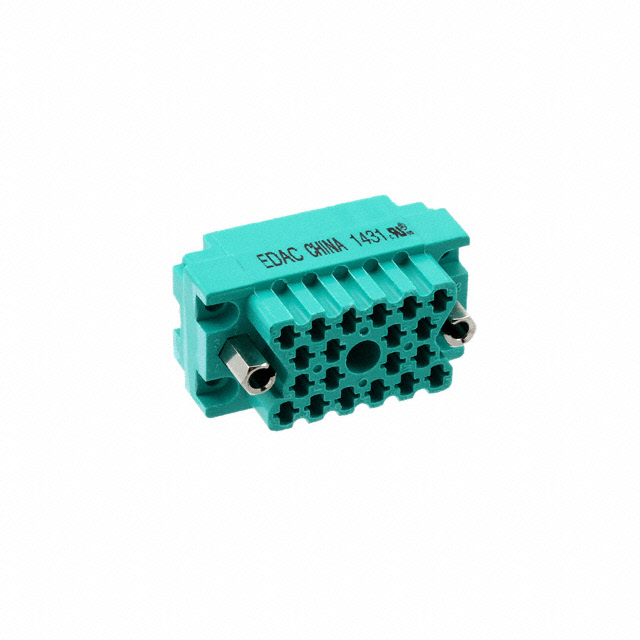

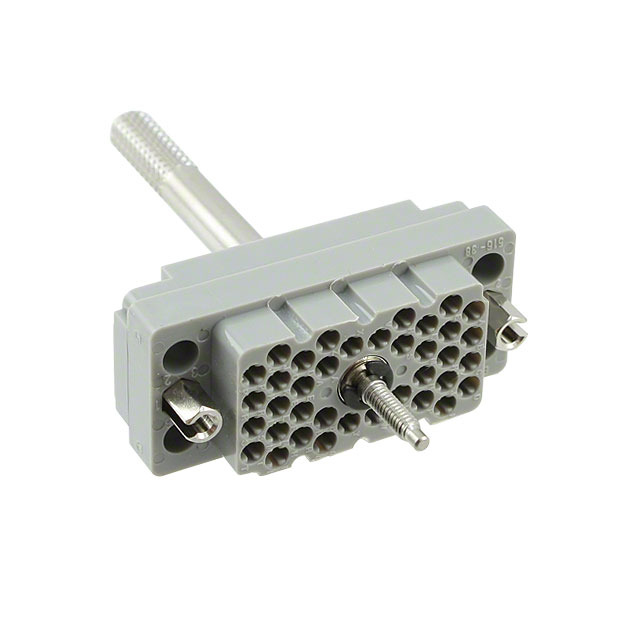

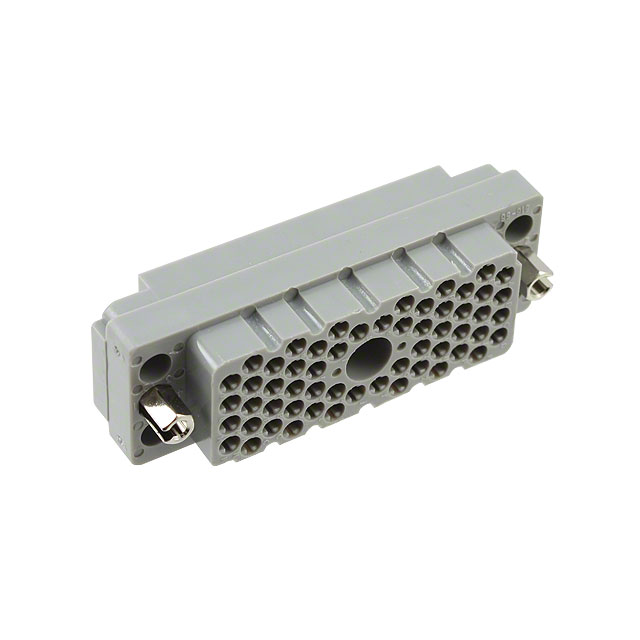

516 系列

类别

EDAC · 矩形连接器 · 机架面板连接器

特征

3.81mm端子间距x3.30或3.81mm排距，端子交错分布
公母座有20、38、56、90和120五种pin数可选
Edacon不分公母的端子设计,通过螺杆与螺母的配合实现插拔
尾针类型有压线式，插板式，线孔式和绕线式
可选侧面或者顶部出线的外壳(塑胶和金属)
可调节产生288个不同的防呆组合, UL认证

规格

胶芯材料：DAP,PBT或PC, UL94 V-0，灰色或绿色
端子材料：铜合金，镍底上镀金
额定电流：8.5安培，耐受电压：海平面 2000 VAC rms
接触电阻：最大10毫欧姆，绝缘电阻：最小5000兆欧姆
工作温度：-40℃至+105℃（PBT, PC）或125℃（DAP）
插拔力：每对端子2至16 Oz（0.56至4.45N）

点击下载

EDAC 516 系列选型指南.pdf

索取报价查询库存分销代理

机架面板连接器-516 系列

针数

尾针类型

尾针长

安装位置

塑胶材质

外壳和防呆五金选项

左右滑动

产品型号
针数
尾针类型
尾针长
安装位置
塑胶材质
外壳和防呆五金选项
数据表
3D模型

516-120-501-421

120

锥形式

.245" (6.22mm)

插座

灰色DAP

侧出胶壳，有螺杆有五金
516-120-501-422

120

锥形式

.245" (6.22mm)

插座

灰色DAP

侧出胶壳，有螺母有五金
516-120-501-425

120

锥形式

.245" (6.22mm)

插座

灰色DAP

侧出胶壳，有螺杆无五金
516-120-501-426

120

锥形式

.245" (6.22mm)

插座

灰色DAP

侧出胶壳，有螺母无五金
516-120-501-450

120

锥形式

.245" (6.22mm)

插座

灰色DAP

侧出金属壳，无五金
516-120-501-451

120

锥形式

.245" (6.22mm)

插座

灰色DAP

侧出金属壳，有螺杆有五金
516-120-501-452

120

锥形式

.245" (6.22mm)

插座

灰色DAP

侧出金属壳，有螺母有五金
516-120-501-455

120

锥形式

.245" (6.22mm)

插座

灰色DAP

侧出金属壳，有螺杆无五金
516-120-501-456

120

锥形式

.245" (6.22mm)

插座

灰色DAP

侧出金属壳，有螺母无五金
516-120-501-460

120

锥形式

.245" (6.22mm)

插座

灰色DAP

直出金属壳，无五金
516-120-501-461

120

锥形式

.245" (6.22mm)

插座

灰色DAP

直出金属壳，有螺杆有五金
516-120-501-462

120

锥形式

.245" (6.22mm)

插座

灰色DAP

直出金属壳，有螺母有五金
516-120-501-465

120

锥形式

.245" (6.22mm)

插座

灰色DAP

直出金属壳，有螺杆无五金
516-120-501-466

120

锥形式

.245" (6.22mm)

插座

灰色DAP

直出金属壳，有螺母无五金
516-056-501-320

56

锥形式

.245" (6.22mm)

插头

灰色PC

侧出胶壳，无五金
516-056-501-321

56

锥形式

.245" (6.22mm)

插头

灰色PC

侧出胶壳，有螺杆有五金
516-056-501-322

56

锥形式

.245" (6.22mm)

插头

灰色PC

侧出胶壳，有螺母有五金
516-056-501-325

56

锥形式

.245" (6.22mm)

插头

灰色PC

侧出胶壳，有螺杆无五金
516-056-501-326

56

锥形式

.245" (6.22mm)

插头

灰色PC

侧出胶壳，有螺母无五金
516-056-501-330

56

锥形式

.245" (6.22mm)

插头

灰色PC

加大直出胶壳，无五金
516-056-501-331

56

锥形式

.245" (6.22mm)

插头

灰色PC

加大直出胶壳，有螺杆有五金
516-056-501-332

56

锥形式

.245" (6.22mm)

插头

灰色PC

加大直出胶壳，有螺母有五金
516-056-501-335

56

锥形式

.245" (6.22mm)

插头

灰色PC

加大直出胶壳，有螺杆无五金
516-056-501-336

56

锥形式

.245" (6.22mm)

插头

灰色PC

加大直出胶壳，有螺母无五金
516-056-501-340

56

锥形式

.245" (6.22mm)

插头

灰色PC

加大侧出胶壳，无五金
516-056-501-341

56

锥形式

.245" (6.22mm)

插头

灰色PC

加大侧出胶壳，有螺杆有五金
516-056-501-342

56

锥形式

.245" (6.22mm)

插头

灰色PC

加大侧出胶壳，有螺母有五金
516-056-501-345

56

锥形式

.245" (6.22mm)

插头

灰色PC

加大侧出胶壳，有螺杆无五金
516-056-501-346

56

锥形式

.245" (6.22mm)

插头

灰色PC

加大侧出胶壳，有螺母无五金
516-056-501-350

56

锥形式

.245" (6.22mm)

插头

灰色PC

侧出金属壳，无五金
516-056-501-351

56

锥形式

.245" (6.22mm)

插头

灰色PC

侧出金属壳，有螺杆有五金
516-056-501-352

56

锥形式

.245" (6.22mm)

插头

灰色PC

侧出金属壳，有螺母有五金
516-056-501-355

56

锥形式

.245" (6.22mm)

插头

灰色PC

侧出金属壳，有螺杆无五金
516-056-501-356

56

锥形式

.245" (6.22mm)

插头

灰色PC

侧出金属壳，有螺母无五金
516-056-501-360

56

锥形式

.245" (6.22mm)

插头

灰色PC

直出金属壳，无五金
516-056-501-361

56

锥形式

.245" (6.22mm)

插头

灰色PC

直出金属壳，有螺杆有五金
516-056-501-362

56

锥形式

.245" (6.22mm)

插头

灰色PC

直出金属壳，有螺母有五金
516-056-501-365

56

锥形式

.245" (6.22mm)

插头

灰色PC

直出金属壳，有螺杆无五金
516-056-501-366

56

锥形式

.245" (6.22mm)

插头

灰色PC

直出金属壳，有螺母无五金
516-056-501-400

56

锥形式

.245" (6.22mm)

插座

灰色PC

无外壳，无五金
516-056-501-401

56

锥形式

.245" (6.22mm)

插座

灰色PC

无外壳，有螺杆有五金
516-056-501-402

56

锥形式

.245" (6.22mm)

插座

灰色PC

无外壳，有螺母有五金
516-056-501-405

56

锥形式

.245" (6.22mm)

插座

灰色PC

无外壳，有螺杆无五金
516-056-501-406

56

锥形式

.245" (6.22mm)

插座

灰色PC

无外壳，有螺母无五金
516-056-501-410

56

锥形式

.245" (6.22mm)

插座

灰色PC

直出胶壳，无五金
516-056-501-411

56

锥形式

.245" (6.22mm)

插座

灰色PC

直出胶壳，有螺杆有五金
516-056-501-412

56

锥形式

.245" (6.22mm)

插座

灰色PC

直出胶壳，有螺母有五金
516-056-501-415

56

锥形式

.245" (6.22mm)

插座

灰色PC

直出胶壳，有螺杆无五金
516-056-501-416

56

锥形式

.245" (6.22mm)

插座

灰色PC

直出胶壳，有螺母无五金
516-056-501-420

56

锥形式

.245" (6.22mm)

插座

灰色PC

侧出胶壳，无五金
516-056-501-421

56

锥形式

.245" (6.22mm)

插座

灰色PC

侧出胶壳，有螺杆有五金
516-056-501-422

56

锥形式

.245" (6.22mm)

插座

灰色PC

侧出胶壳，有螺母有五金
516-056-501-425

56

锥形式

.245" (6.22mm)

插座

灰色PC

侧出胶壳，有螺杆无五金
516-056-501-426

56

锥形式

.245" (6.22mm)

插座

灰色PC

侧出胶壳，有螺母无五金
516-056-501-430

56

锥形式

.245" (6.22mm)

插座

灰色PC

加大直出胶壳，无五金
516-056-501-431

56

锥形式

.245" (6.22mm)

插座

灰色PC

加大直出胶壳，有螺杆有五金
516-056-501-432

56

锥形式

.245" (6.22mm)

插座

灰色PC

加大直出胶壳，有螺母有五金
516-056-501-435

56

锥形式

.245" (6.22mm)

插座

灰色PC

加大直出胶壳，有螺杆无五金
516-056-501-436

56

锥形式

.245" (6.22mm)

插座

灰色PC

加大直出胶壳，有螺母无五金
516-056-501-440

56

锥形式

.245" (6.22mm)

插座

灰色PC

加大侧出胶壳，无五金
516-056-501-441

56

锥形式

.245" (6.22mm)

插座

灰色PC

加大侧出胶壳，有螺杆有五金
516-056-501-442

56

锥形式

.245" (6.22mm)

插座

灰色PC

加大侧出胶壳，有螺母有五金
516-056-501-445

56

锥形式

.245" (6.22mm)

插座

灰色PC

加大侧出胶壳，有螺杆无五金
516-056-501-446

56

锥形式

.245" (6.22mm)

插座

灰色PC

加大侧出胶壳，有螺母无五金
516-056-501-450

56

锥形式

.245" (6.22mm)

插座

灰色PC

侧出金属壳，无五金
516-056-501-451

56

锥形式

.245" (6.22mm)

插座

灰色PC

侧出金属壳，有螺杆有五金
516-056-501-452

56

锥形式

.245" (6.22mm)

插座

灰色PC

侧出金属壳，有螺母有五金
516-056-501-455

56

锥形式

.245" (6.22mm)

插座

灰色PC

侧出金属壳，有螺杆无五金
516-056-501-456

56

锥形式

.245" (6.22mm)

插座

灰色PC

侧出金属壳，有螺母无五金
516-056-501-460

56

锥形式

.245" (6.22mm)

插座

灰色PC

直出金属壳，无五金
516-056-501-461

56

锥形式

.245" (6.22mm)

插座

灰色PC

直出金属壳，有螺杆有五金
516-056-501-462

56

锥形式

.245" (6.22mm)

插座

灰色PC

直出金属壳，有螺母有五金
516-056-501-465

56

锥形式

.245" (6.22mm)

插座

灰色PC

直出金属壳，有螺杆无五金
516-056-501-466

56

锥形式

.245" (6.22mm)

插座

灰色PC

直出金属壳，有螺母无五金
516-056-501-500

56

锥形式

.245" (6.22mm)

插头

绿色PBT

无外壳，无五金
516-056-501-501

56

锥形式

.245" (6.22mm)

插头

绿色PBT

无外壳，有螺杆有五金
516-056-501-502

56

锥形式

.245" (6.22mm)

插头

绿色PBT

无外壳，有螺母有五金
516-056-501-505

56

锥形式

.245" (6.22mm)

插头

绿色PBT

无外壳，有螺杆无五金
516-056-501-506

56

锥形式

.245" (6.22mm)

插头

绿色PBT

无外壳，有螺母无五金
516-056-501-510

56

锥形式

.245" (6.22mm)

插头

绿色PBT

直出胶壳，无五金
516-056-501-511

56

锥形式

.245" (6.22mm)

插头

绿色PBT

直出胶壳，有螺杆有五金
516-056-501-512

56

锥形式

.245" (6.22mm)

插头

绿色PBT

直出胶壳，有螺母有五金
516-056-501-515

56

锥形式

.245" (6.22mm)

插头

绿色PBT

直出胶壳，有螺杆无五金
516-056-501-516

56

锥形式

.245" (6.22mm)

插头

绿色PBT

直出胶壳，有螺母无五金
516-056-501-520

56

锥形式

.245" (6.22mm)

插头

绿色PBT

侧出胶壳，无五金
516-056-501-521

56

锥形式

.245" (6.22mm)

插头

绿色PBT

侧出胶壳，有螺杆有五金
516-056-501-522

56

锥形式

.245" (6.22mm)

插头

绿色PBT

侧出胶壳，有螺母有五金
516-056-501-525

56

锥形式

.245" (6.22mm)

插头

绿色PBT

侧出胶壳，有螺杆无五金
516-056-501-526

56

锥形式

.245" (6.22mm)

插头

绿色PBT

侧出胶壳，有螺母无五金
516-056-501-530

56

锥形式

.245" (6.22mm)

插头

绿色PBT

加大直出胶壳，无五金
516-056-501-531

56

锥形式

.245" (6.22mm)

插头

绿色PBT

加大直出胶壳，有螺杆有五金
516-056-501-532

56

锥形式

.245" (6.22mm)

插头

绿色PBT

加大直出胶壳，有螺母有五金
516-056-501-535

56

锥形式

.245" (6.22mm)

插头

绿色PBT

加大直出胶壳，有螺杆无五金
516-056-501-536

56

锥形式

.245" (6.22mm)

插头

绿色PBT

加大直出胶壳，有螺母无五金
516-056-501-540

56

锥形式

.245" (6.22mm)

插头

绿色PBT

加大侧出胶壳，无五金
516-056-501-541

56

锥形式

.245" (6.22mm)

插头

绿色PBT

加大侧出胶壳，有螺杆有五金
516-056-501-542

56

锥形式

.245" (6.22mm)

插头

绿色PBT

加大侧出胶壳，有螺母有五金
516-056-501-545

56

锥形式

.245" (6.22mm)

插头

绿色PBT

加大侧出胶壳，有螺杆无五金
516-056-501-546

56

锥形式

.245" (6.22mm)

插头

绿色PBT

加大侧出胶壳，有螺母无五金
516-056-501-550

56

锥形式

.245" (6.22mm)

插头

绿色PBT

侧出金属壳，无五金
