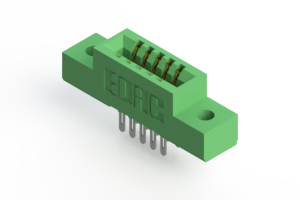

341系列

类别

EDAC · 卡边缘连接器 · 卡边缘连接器

特征

.100" (2.54mm) 端子间距 x .140" (3.56mm) 排距
适配板厚 .062" (1.57mm) ;低的塑高 .437" (11.10mm)
端子尾针样式有：插板式，线孔式，夹板式
单排或双排;多种安装选项
可配防呆隔板（端子位置隔断，端子之间隔断）
UL认证

规格

胶芯材质: UL 94V-0 热塑性塑料(联系工厂提供DAP);端子材质: 铜合金
端子电镀: 镍打底，接触区镀金，尾针镀锡;工作温度: -40°C ~ +105°C
接触阻抗: 10 毫欧最大;耐电压: 1200 VAC rms 在海平面相邻端子间
绝缘阻抗: 5000 兆欧最小绝缘阻抗: 5000 兆欧最小;额定电流: 3A
插入力: 16oz (4.45N) 每对最大（用0.070" (1.78mm)的板规测试）
拔出力: 1oz (0.28N) 每对最小（用0.054" (1.37mm)的板规测试）

点击下载

EDAC 341 391 系列选型指南.pdf

索取报价查询库存分销代理

卡边缘连接器-341系列

针数

排数

尾针类型

尾针长

绝缘体类型

安装选项

左右滑动

产品型号
针数
排数
尾针类型
尾针长
绝缘体类型
安装选项
数据表
3D模型

341-106-521-207

106

双排

直插板

.260"(6.60mm)

M3-0.5螺纹
341-106-521-208

106

双排

直插板

.260"(6.60mm)

#4-40螺纹
341-106-522-201

106

双排

直插板

.375"(9.53mm)

无安装耳
341-106-522-202

106

双排

直插板

.375"(9.53mm)

Ø3.25mm通孔
341-106-522-203

106

双排

直插板

.375"(9.53mm)

Ø2.95mm铆钉
341-106-522-204

106

双排

直插板

.375"(9.53mm)

Ø3.96mm通孔
341-106-522-207

106

双排

直插板

.375"(9.53mm)

M3-0.5螺纹
341-106-522-208

106

双排

直插板

.375"(9.53mm)

#4-40螺纹
341-106-524-201

106

双排

直插板

.100"(2.54mm)

无安装耳
341-106-524-202

106

双排

直插板

.100"(2.54mm)

Ø3.25mm通孔
341-106-524-203

106

双排

直插板

.100"(2.54mm)

Ø2.95mm铆钉
341-106-524-204

106

双排

直插板

.100"(2.54mm)

Ø3.96mm通孔
341-106-524-207

106

双排

直插板

.100"(2.54mm)

M3-0.5螺纹
341-106-524-208

106

双排

直插板

.100"(2.54mm)

#4-40螺纹
341-106-555-201

106

双排

夹板式

无安装耳
341-106-555-202

106

双排

夹板式

Ø3.25mm通孔
341-106-555-203

106

双排

夹板式

Ø2.95mm铆钉
341-106-555-204

106

双排

夹板式

Ø3.96mm通孔
341-106-555-207

106

双排

夹板式

M3-0.5螺纹
341-106-555-208

106

双排

夹板式

#4-40螺纹
341-106-556-201

106

双排

夹板式

无安装耳
341-106-556-202

106

双排

夹板式

Ø3.25mm通孔
341-106-556-203

106

双排

夹板式

Ø2.95mm铆钉
341-106-556-204

106

双排

夹板式

Ø3.96mm通孔
341-106-556-207

106

双排

夹板式

M3-0.5螺纹
341-106-556-208

106

双排

夹板式

#4-40螺纹
341-106-560-201

106

双排

夹板式

无安装耳
341-106-560-202

106

双排

夹板式

Ø3.25mm通孔
341-106-560-203

106

双排

夹板式

Ø2.95mm铆钉
341-106-560-204

106

双排

夹板式

Ø3.96mm通孔
341-106-560-207

106

双排

夹板式

M3-0.5螺纹
341-106-560-208

106

双排

夹板式

#4-40螺纹
341-108-500-201

108

双排

线孔式

.220"(5.59mm)

无安装耳
341-108-500-202

108

双排

线孔式

.220"(5.59mm)

Ø3.25mm通孔
341-108-500-203

108

双排

线孔式

.220"(5.59mm)

Ø2.95mm铆钉
341-108-500-204

108

双排

线孔式

.220"(5.59mm)

Ø3.96mm通孔
341-108-500-207

108

双排

线孔式

.220"(5.59mm)

M3-0.5螺纹
341-108-500-208

108

双排

线孔式

.220"(5.59mm)

#4-40螺纹
341-108-520-201

108

双排

直插板

.125"(3.18mm)

无安装耳
341-108-520-202

108

双排

直插板

.125"(3.18mm)

Ø3.25mm通孔
341-108-520-203

108

双排

直插板

.125"(3.18mm)

Ø2.95mm铆钉
341-108-520-204

108

双排

直插板

.125"(3.18mm)

Ø3.96mm通孔
341-108-520-207

108

双排

直插板

.125"(3.18mm)

M3-0.5螺纹
341-108-520-208

108

双排

直插板

.125"(3.18mm)

#4-40螺纹
341-108-521-201

108

双排

直插板

.260"(6.60mm)

无安装耳
341-108-521-202

108

双排

直插板

.260"(6.60mm)

Ø3.25mm通孔
341-108-521-203

108

双排

直插板

.260"(6.60mm)

Ø2.95mm铆钉
341-108-521-204

108

双排

直插板

.260"(6.60mm)

Ø3.96mm通孔
341-108-521-207

108

双排

直插板

.260"(6.60mm)

M3-0.5螺纹
341-108-521-208

108

双排

直插板

.260"(6.60mm)

#4-40螺纹
341-108-522-201

108

双排

直插板

.375"(9.53mm)

无安装耳
341-108-522-202

108

双排

直插板

.375"(9.53mm)

Ø3.25mm通孔
341-108-522-203

108

双排

直插板

.375"(9.53mm)

Ø2.95mm铆钉
341-108-522-204

108

双排

直插板

.375"(9.53mm)

Ø3.96mm通孔
341-108-522-207

108

双排

直插板

.375"(9.53mm)

M3-0.5螺纹
341-108-522-208

108

双排

直插板

.375"(9.53mm)

#4-40螺纹
341-108-524-201

108

双排

直插板

.100"(2.54mm)

无安装耳
341-108-524-202

108

双排

直插板

.100"(2.54mm)

Ø3.25mm通孔
341-108-524-203

108

双排

直插板

.100"(2.54mm)

Ø2.95mm铆钉
341-108-524-204

108

双排

直插板

.100"(2.54mm)

Ø3.96mm通孔
341-108-524-207

108

双排

直插板

.100"(2.54mm)

M3-0.5螺纹
341-108-524-208

108

双排

直插板

.100"(2.54mm)

#4-40螺纹
341-108-555-201

108

双排

夹板式

无安装耳
341-108-555-202

108

双排

夹板式

Ø3.25mm通孔
341-108-555-203

108

双排

夹板式

Ø2.95mm铆钉
341-108-555-204

108

双排

夹板式

Ø3.96mm通孔
341-108-555-207

108

双排

夹板式

M3-0.5螺纹
341-108-555-208

108

双排

夹板式

#4-40螺纹
341-108-556-201

108

双排

夹板式

无安装耳
341-108-556-202

108

双排

夹板式

Ø3.25mm通孔
341-108-556-203

108

双排

夹板式

Ø2.95mm铆钉
341-108-556-204

108

双排

夹板式

Ø3.96mm通孔
341-108-556-207

108

双排

夹板式

M3-0.5螺纹
341-108-556-208

108

双排

夹板式

#4-40螺纹
341-108-560-201

108

双排

夹板式

无安装耳
341-108-560-202

108

双排

夹板式

Ø3.25mm通孔
341-108-560-203

108

双排

夹板式

Ø2.95mm铆钉
341-108-560-204

108

双排

夹板式

Ø3.96mm通孔
341-108-560-207

108

双排

夹板式

M3-0.5螺纹
341-108-560-208

108

双排

夹板式

#4-40螺纹
341-110-500-201

110

双排

线孔式

.220"(5.59mm)

无安装耳
341-110-500-202

110

双排

线孔式

.220"(5.59mm)

Ø3.25mm通孔
341-110-500-203

110

双排

线孔式

.220"(5.59mm)

Ø2.95mm铆钉
341-110-500-204

110

双排

线孔式

.220"(5.59mm)

Ø3.96mm通孔
341-110-500-207

110

双排

线孔式

.220"(5.59mm)

M3-0.5螺纹
341-110-500-208

110

双排

线孔式

.220"(5.59mm)

#4-40螺纹
341-110-520-201

110

双排

直插板

.125"(3.18mm)

无安装耳
341-110-520-202

110

双排

直插板

.125"(3.18mm)

Ø3.25mm通孔
341-110-520-203

110

双排

直插板

.125"(3.18mm)

Ø2.95mm铆钉
341-110-520-204

110

双排

直插板

.125"(3.18mm)

Ø3.96mm通孔
341-110-520-207

110

双排

直插板

.125"(3.18mm)

M3-0.5螺纹
341-110-520-208

110

双排

直插板

.125"(3.18mm)

#4-40螺纹
341-110-521-201

110

双排

直插板

.260"(6.60mm)

无安装耳
341-110-521-202

110

双排

直插板

.260"(6.60mm)

Ø3.25mm通孔
341-110-521-203

110

双排

直插板

.260"(6.60mm)

Ø2.95mm铆钉
341-110-521-204

110

双排

直插板

.260"(6.60mm)

Ø3.96mm通孔
341-110-521-207

110

双排

直插板

.260"(6.60mm)

M3-0.5螺纹
341-110-521-208

110

双排

直插板

.260"(6.60mm)

#4-40螺纹
341-110-522-201

110

双排

直插板

.375"(9.53mm)

无安装耳
341-110-522-202

110

双排

直插板

.375"(9.53mm)

Ø3.25mm通孔
